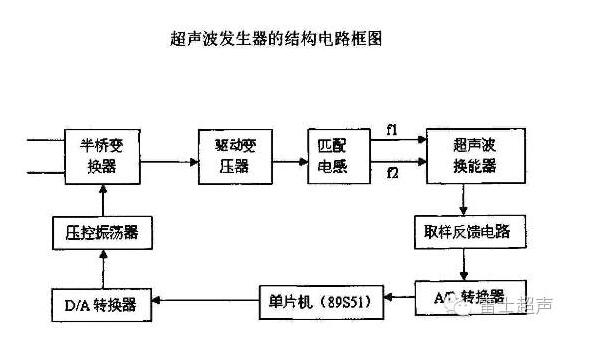

雙頻超聲波清洗機的優點，雙頻超聲波發生器，能產生兩種頻電提供給超聲波換能器，超聲波換能器工作在基頻28KHz和倍頻56KHz的諧振頻率上，這兩種頻率的超聲波在液體中傳播所產生的波節和波腹，具有互補效應，不僅有效地消除清洗槽內駐波的影響，而且無論工件大小，結構簡單或復雜，都可以獲得更好的清洗效果。 雙頻超聲波發生器包括硬件電路和軟件設計兩方面。硬件電路包括模擬驅動電路和信號產生及頻率跟蹤電路兩部分，超聲波發生器的信號產生及頻率跟蹤電路是分時產生兩種具有超聲頻的電信號，超聲波發生器的模擬驅動部分是對由信號產生及頻率跟蹤電路產生的電信號進行功率放大，然后將放大的電信號加在超聲波換能器的兩電極端。軟件設計包括分時產生兩種產生頻電信號和跟蹤超聲波換能器的固有頻率變化，并且根據超聲波換能器變化的固有頻率來適時調整輸出電信號的頻率。軟件設計的重點在于選擇超聲波換能器諧振頻率的跟蹤方式。 雙頻超聲波發生器電路結構 模擬電路部分包括：半橋變換器、驅動變壓器、匹配電感。半橋變換器是一種超聲波放大器，其作用是產生某一頻率和功效的交流電驅動超聲波換能器，為超聲清洗提供電能，這種逆變器多采用大功率橋式變換電路，橋式變換器的開關一般是雙極性品體管或場效應管，場效應管必須具有適應高頻工作的特點，高頻變壓器則通過匝比設計控制放大器輸出功率大小，匹配電感是對超聲波換能器進行動態匹配，以便提高超聲波換能器的電聲轉換效率。 信號產生及頻率跟蹤電路：主要是超聲頻率信號發生電路和超聲波換能器諧振頻率的跟蹤電路。它包括：超聲波換能器的電流取樣反饋電路、A/D轉換器、單片機（89S51）、D/A轉換器和壓控振蕩器。取樣反饋電路是一個具有一定阻值的電阻，這個電阻同超聲波換能器串連，它兩端的電壓值能反應流經超聲波換能器的電流大小，當超聲頻電信號的頻率等于超聲波換能器的固有頻率時，超聲波換能器工作在諧振狀態，此時，流過超聲波換能器的電流最大，反應在取樣電路兩端的電壓也最大；A/D轉換器是對來自取樣電路的模擬信號進行模數轉換，因?yàn)閱纹瑱C(jī)只能接收數字信號，故采樣后的模擬信號必須轉換成數字信號后，才能被單片機接收；單片機（89S51）對采樣號進行分析處理，輸出一個控制信號，控制壓控振蕩器的輸出頻率；D/A轉換器是對來自單片機的控制信號進行數模轉換，輸出一定大小的模擬電壓信號；壓控振蕩器由脈寬調制器GS3525構成，它能根據來自D/A轉換器輸出的電壓信號，產生一定頻率的超聲頻電信號。
|
