型號：LSA-E25/9/1200超聲波清洗機

一、系統構成

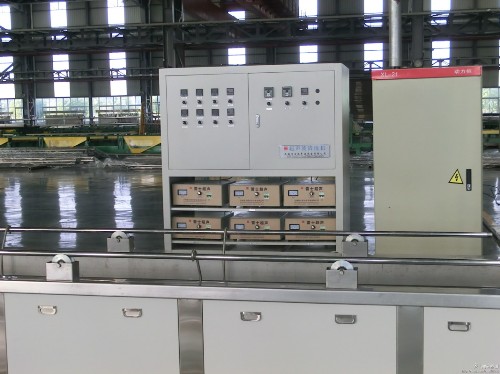

組合電器控制柜       一只

超聲波發生器         12臺

超聲波震板           12臺

超聲波清洗槽         一臺

超聲波漂洗槽         一臺

過濾循環裝置         二套

料框擺動裝置         二套

加熱裝置             二套

二、技術參數

整機總重量：  2.5T

輸入電壓：    AC380V/50HZ

超聲波清洗槽參數                   漂洗槽參數

外型尺寸：    11500*750*800mm     外型尺寸：   11500*750*800mm

內槽尺寸：    11000*550*670mm     內槽尺寸：   11000*550*670mm

超聲波功率：  55KW                過濾器流量：  12T/H

超聲振盒壁厚： 2mm                電泵揚程：   15m/H  轉速2800r/min

超聲波頻率:   25KHZ               噴口數量：   50個

過濾器流量：  12T/H                噴口直徑：    3mm

電泵揚程：    15m/H 轉速2800r/min  調速電機：    0.75W

調速電機：    0.75W                擺動速率：    25~30轉/min

擺動速率：    25~30轉/min          加熱功率：    55KW

加熱功率：    55KW                時間控制：    0s~99H

時間控制：    0s~99H

三、操作指南

1.在超聲波槽內與漂洗槽內加水至指定液位，按比例在超聲波清洗機槽內加入清洗劑。

2.開啟電源，打開超聲波槽與漂洗槽的加熱系統，預熱加溫，使水溫升至40~50℃。

3.按下超聲波開啟按鈕，將管件以平鋪形式擺放在超聲波槽內的料框上，（建議每批次在百根以內為宜），清洗時間通常為數分鐘，具體視工件臟污程度、每批清洗數量而定。

4.開啟超聲波槽內的循環過濾開關，邊清洗邊過濾雜質，通常為小流量循環。

5.打開超聲波槽內擺動裝置開關，使管件隨料框勻速擺動，擺動軌跡為±25CM一般為15~20轉/min,可自由調整。

6.吊出管件，在超聲波槽上方時，略微傾斜停留，倒出管內殘余清洗液。

7.將管件放在漂洗槽中，開啟漂洗槽的擺動裝置和循環過濾裝置，漂去管件上的清洗液殘余及殘余細微顆粒物，可進行大流量循環過濾，因槽內無超聲設置，逼需考慮水流對超聲波發射方向的干擾。

8.吊出工件，傾斜倒出液體，完成整個清洗流程。

9.下班之前，關閉電源，放出超聲波槽內液體，清水沖洗保養設備。
