超聲波清洗的應用工藝(精華好文章）

一、超聲波清洗作用原理

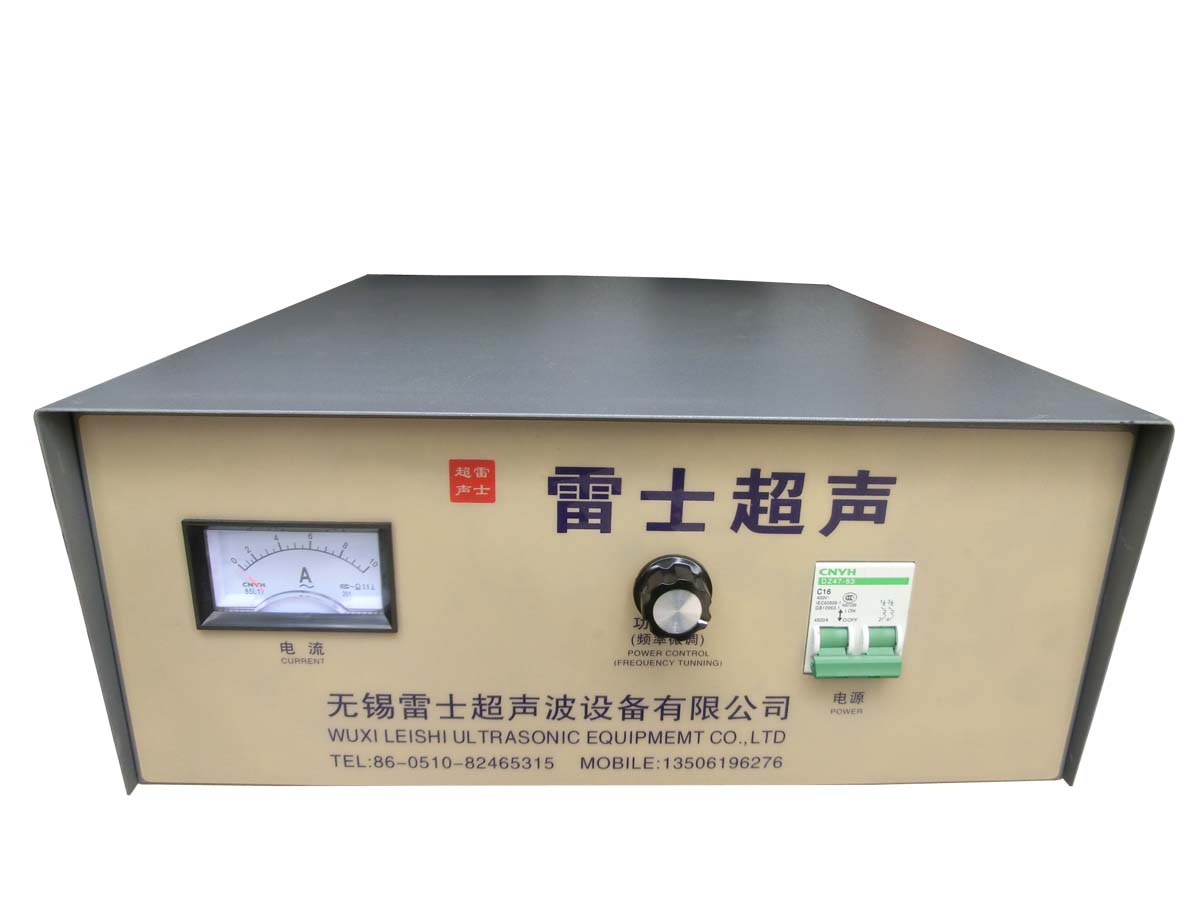

超聲波清洗設備由兩部分組成：超聲波發生器（又稱超聲波電源）和換能器。超聲波發生器將工頻電能轉變成20KHZ以上的高頻電信號，通過高頻電纜輸送到換能器上，一般超聲波換能器是固定在清洗槽的底板上，清洗槽內裝滿了液體，當換能器被加上高頻電壓后，它的壓電陶瓷元件在電場作用下便產生縱向振動，超聲波換能器（又稱振子、聲頭）是一種高效率的換能元件，能將電能轉換成強有力的超聲振動，在超聲超聲波振動時，仿佛是一個小的活塞，振幅很小，約有幾微米，但這個振動加速度很大（幾十至幾千個g）槽上具有多個換能器，施加相同的頻率及相位的電能時，就合成了一個巨大的活塞進行往復振動，這個振動通過固定在底板的換能器傳播到清洗液中，振動在清洗液中傳播就達到了對浸入其中工件清洗的目的。
1.空化作用（CAVITAION）

在液體中傳播的超聲波能對物體表面的污物進行清洗，其原理可用“空化”現象來解釋?zhuān)呵逑葱Ч统暡ㄔ谝后w中產生的“空化”強度有密切關系，超聲波振蕩在液體中傳播，當其聲波壓強達到一個大氣壓時，超聲波功率密度約為0.35瓦/cm2，這時在液體中傳播的超聲波的聲波壓強峰值就可以輕易達到真空或負壓，但實際上是無負壓現象存在的，因而在液體中產生一個很大的力，將液體分子拉裂成空洞（空化核），此空洞為真空或非常接近真空，此空洞在信號電壓（或超聲波壓強）值下一個半周達到最大時，由于周?chē)膲毫Φ脑龃蠖粔核椋藭r(shí)液體分子激烈碰撞產生沖擊波的現象被稱為“空化”作用。這種空化作用非常容易在固體與液體的交界處產生，因而對于浸入超聲作用下的液體中的物體具有超乎尋常的清洗作用。另外，由于超聲波具有很強的穿透固體的作用，所以，這種“空化”作用對浸入超聲波作用下的液體中的物體內外表面（如管件）均能得到清洗，這就是超聲波清洗優于其它傳統清洗手段的重要方面。

2.超聲波清洗和其它傳統清洗手段效果比較

由于超聲波的空化作用，其清洗效果遠遠優于其它傳統清洗手段所能達到的清洗效果。在以往的傳統清洗手段中費時又費工，清潔度很難達到要求，因此產品質量上不去，嚴重影響了企業的生產發展，在當今社會高科技發展潮流中，各行各業競爭相當激烈，企業要能立足于當今的社會，那么產品質量一定要過硬，高品質的產品是離不開高清潔度的零部件的，以往的傳統清洗手段已無法適應于高清潔度的零部件清洗需要。在七十年代中期，國內的超聲波清洗機終于問世。它的發展也經歷了電子管式、閘管式、晶體管式及VMOS管式等幾個階段。電子管式超聲波清洗機因?yàn)楣茏幼陨淼娜觞c(diǎn)，已很少生產。之后國內外所生產的晶閘管式，由于受到器件本身特性的限制，多為2KW以下，工作頻率也較低，約為20KHZ而且其效率僅達80%左右，故障率較高。發展到晶體管及VMOS管式超聲波清洗機，因?yàn)槭芄茏尤萘康南拗?，只適用于小功率的超聲波清洗機，且控制電路也比較復雜。無錫雷士超聲波設備有限公司從事研制超聲波清洗設備已有多年的歷史，從國外引進先進技術，采用進口元器件及原材料配套，水仙研制出系列電路頻率自動跟蹤的超高頻、高功率、性能穩定的超聲波清洗機，該機體積小、重量輕、操作簡便，效率大95%以上，功率因數達到0.95以上。從而滿足了廣大用戶特定的清洗要求。并可根據生產規模，設立多個工位的清洗線，綜合應用各種清洗手段對工件做徹底的清洗。

3.超聲波清洗力的來源

超聲波清洗一般采用兩種清洗劑：化學溶劑和水粉劑。就對污物油脂來說均有溶解滲透作用，這是一種化學作用力。而超聲波的空化作用卻是物理性的。超聲波清洗是結合了化學作用和物理作用。首先靠化學作用對污物進行滲透溶解，然后通過超聲波空化作用的產生的沖擊力將物體表面的污物層剝離，對之進行攪拌分散乳化，并防止已脫離物件表面的污物重新附著在物體上。

二、超聲波清洗及其適用性

超聲波清洗是洗滌時在清洗液中引入產生振動以加速和加強洗滌作用的一種方法。超聲波清洗具有效率高，速度快，清洗質量好等優點，對于幾何復雜或清洗質量要求嚴格的精密制件，采用超聲波清洗往往能獲得良好的清洗效果。

超聲波清洗的原理主要是由于在清洗液中引入產生振動，使清洗液中產生了空化作用，由于空化作用產生的強大機械力將制件上所粘附的機械雜質，油垢等剝落，同時超聲振動的引入加強和加速了清洗液的乳化和增溶作用，使油垢等雜質更易脫落，從而加速了洗滌過程。

超聲波清洗發展到今天，已在工業的各個領域乃至人們的日常生活中得到了廣泛的應用。國內外生產實踐證明，超聲波清洗是現代工業非常有效和不可或缺的清洗手段。超聲波清洗主要用于嚴格的場合，尤其是在元器件生產過程中，以及經過精密加工，幾何形狀復雜的制件，如射油泵和噴油嘴的柱塞、套筒、出油閥體、出油閥座、光學儀器、鐘表零件、精密傳動部件、高精度軸承、汽車工業的漆前處理，電鍍行業的鍍前處理，真空離子鍍的鍍前處理等等，已越來越離不開超聲波清洗。值得一提的是，采用雷士牌超聲波清洗機和雷士超聲波廠研制的獨特清洗工藝，將在提高清洗效率尤其是減少環境污染等方面帶來革命性的變化。因?yàn)椴捎迷撎准夹g(shù)，可以用弱酸或無酸取代強酸，卻能夠得到同樣甚至更佳的清洗效果。

三、超聲波清洗效果相關的物理量與有關的清洗工藝因素

超聲波清洗工藝的選擇主要是指清洗液的選擇和配制，超聲波清洗的方式，清洗液的溫度，超聲波的頻率，超聲波的功率密度以及清洗時間等因素的選擇。

選用合適的清洗液，對于超聲波清洗效果具有很大影響，由于超聲波清洗的原理主要是空化作用，所以選擇清洗液時除了依據制件本身的材料，油垢或機械雜質的主要組成外，還必須考慮選擇的清洗液粘度要小，表面張力要小，以利于清洗液的空化。在清洗質量要求嚴格的情況下，還常常采用幾種不同的清洗液，分槽或依次進行超聲波清洗，而每種清洗液的作用各有不同，如光學零件的清洗采用三氯乙烯，氫氧化鈉水溶液合成洗滌劑，水和酒精燈各種清洗液。又如半導體器件的清洗采用丙酮，1#混合清洗液，2#混合清洗液和去離子水等等。經多種清洗液的多次清洗，制件表面達到了預期的效果。合成洗滌劑清洗液由于成本低，效果好以及作用安全而越來越廣泛被采用。

最常見的超聲波清洗形式是槽內浸洗，即將制件浸入盛有清洗液的超聲波清洗槽內，超聲波換能器產生的超聲振動又清洗槽底輻射至清洗液內進行清洗。這對于中小型制件尤為適宜。對于尺寸和重量都較大的制件可采用局部清洗法，即將制件局部浸入清洗液進行清洗，待清洗完畢后再將未經清洗的部分浸入清洗液進行清洗，直至完全洗遍。另一種方法是根據大型制件的形狀和局部清洗的部位要求，將超聲波換能器設計成特殊形狀來實現局部清洗，對于清洗要求嚴格的制件采用不同清洗液，分槽依次進行超聲波清洗，此外，還可與其它清洗方法配合，如電子元件的清洗是加熱浸洗和超聲波清洗配合使用。對于油脂特稠，特厚的制件，也常常采用加熱浸洗或高溫噴洗，然后再用超聲波清洗的多步清洗法。對于幾何形狀過分復雜，如有大小不等的孔穴凹角的制件，可采用多頻率清洗，即在幾種不同的超聲波頻率作用下進行清洗。

引入清洗液的超聲振動頻率，對于超聲波清洗的效果又很大影響，這是由于超聲波頻率對于空化作用影響很大的緣故，一般采用20KHZ左右，在20KHZ左右的空化作用易于產生，清洗效果較為明顯，但對于表面光潔度要求很高，具有較小直徑的孔或狹縫，宜用波長較短，能量集中的高頻超聲波清洗，又是頻率可達800KHZ左右，但高頻的超聲振動在清洗液中衰減較大，作用距離較短，空化強度也弱，清洗效率較低，而且由于高頻的方向性而產生的陰影區使制件的有些部位清洗不到，在使用無頻率跟蹤的超聲波清洗裝置時，需要經常調節發生器的頻率旋鈕，使其輸入信號的頻率與換能器的固有振動頻率保持一致，此時空化最強，在透明的液體中可以看到有很多白色聚流，以手試探猶如針刺感覺。

為了提高超聲波清洗效率。往往采用較高的功率密度，但太高的功率密度會由于空化作用太強而引起對制件表面的侵蝕（即空化腐蝕），使制件受損，這對于具有各類鍍層或鋁及鋁合金制件尤為突出，過分的提高功率密度還由于飽和作用也無效果。對于油污嚴重，形狀復雜，有深孔盲孔的制件，要求清洗槽較深，清洗液粘度較大，并選用較大的功率密度，高頻超聲清洗的功率密度也較大，在以水或酒精等清洗漂洗時功率密度可以取小些。

由于清洗液的空化作用與其溫度相關，溫度升高有利于空化，但隨之蒸氣壓也相應增加，超過一定的溫度反而使空化作用降低，因此必須保持一定的溫度范圍，如水溶劑清洗液一般在45℃左右，三氯乙烯清洗液在75℃左右，水則為60℃左右，對于易蒸發易燃的清洗液不宜溫度太高。

超聲波清洗的效果和質量與超聲波清洗的時間有關，時間太短不能達到清洗的質量要求，但時間太長不僅效率低，而且由于制件表面發生空化腐蝕而影響質量，油污嚴重，形狀復雜的制件清洗時間宜長一些，具有各類鍍層的制件，鋁及鋁合金制件清洗時間不宜過長。表面光潔度較高的制件，一般情況下，油污相對小些，清洗時間也不宜過長，具體情形時間的確定須經過實驗而定。

為了提高清洗效果，保證超聲波清洗裝置的正常使用,被清洗的制件在清洗槽內的位置是值得注意的，首先應避免將制件直接壓在超聲振動的輻射面上，以至于輻射面不能發生預期的振動，而使清洗裝置達不到正常的工作狀態，這對于重量較大的制件尤為重要。制件應采用專用工具懸掛于清洗槽內并盡量接近輻射面。第二，須將重點清洗部位對準超聲波源。第三，應考慮被洗下的污物能順利排出制件。第四，要便于清洗液在清洗槽內對流。在采用清洗液循環使用和不斷補充作用的方法時，進液速度不宜太快，否則由于補入的清洗液內含氣太多，會減弱空化作用。

對于盲孔的清洗，應先在盲孔內灌滿清洗液，然后將盲孔向下對準超聲源，在清洗過程中，必須一直保持孔內充滿清洗液，才能取得顯著效果。

超聲波清洗槽應避免撞擊和忽冷忽熱，避免損壞其與換能器的連接。

有些直接采用超聲波清洗時，應先退磁，否則殘存的鐵屑不易消除。

超聲波清洗質量的檢查如同其它清洗方法一樣，主要檢查經清洗后的制件表面的污垢殘存物。

四、超聲波清洗裝置

超聲波清洗裝置，其主要由超聲波換能器，清洗槽及發生器三部分組成，此外，可浮油清洗液循環過濾裝置（如泵，過濾器，加熱器）以及制件的傳送裝置。

超聲波換能器是超聲波清洗裝置的關鍵組成部分，其作用是將電氣震蕩轉換成彈性機械振動，常用的換能器由其工作原理而言有磁致伸縮式換能器和壓電陶瓷式換能器兩種。從工作頻率來分，有高頻換能器（一般工作在幾百KHZ）和低頻換能器（一般工作在幾十KHZ）。為了取得高的轉換率，換能器均工作在其固有共振頻率。

超聲波清洗槽類似一個容器，內盛清洗液及被洗制件，一般情況下，換能器直接連接（粘接或焊接）在清洗槽底部。將清洗槽作為超聲振動輻射板，為了使其有較好的耐腐蝕性，耐疲勞性和導聲性能，清洗槽或超聲振動輻射板常用不銹鋼制成。

在超聲波清洗裝置最佳工作狀態下，超聲波發生器的輸出阻抗與換能器總的動態裝相一致。發生器的工作頻率與換能器的工作頻率相一致。因此要求同一發生器所用的換能器阻抗相接近，以致各個換能器負荷均衡，同時要求各換能器的工作頻率應一致（相差應在±0.1%），以使在同一頻率下均有較高的轉換率。

超聲波清洗裝置空化強度的估計，可采用鋁箔法：測定鋁箔的空化腐蝕；化學法：用氯離子的釋放；以及空化計法：測量空化噪音。

對于成批的清洗要求嚴格，采用多步超聲波清洗法，其常常組成一定形式的組合裝置，比如直線步進式多步清洗裝置。

超聲波清洗的發展應是適用于大型制件，擴大清洗范圍，使局部清洗，多頻清洗裝置通用化，進一步提高操作機械自動化程度，超聲波清洗器目前調試和檢修比其他方法復雜，所以需要專業的超聲波設備廠家來進行，無錫雷士超聲波設備有限公司提供這樣的測試項目。

五、清洗工藝流程說明

一般來說，清洗的工藝流程依照被清洗物體清洗的難易程度及清洗數量決定，主要清洗流程如下：

1. 熱浸洗：目的是將工件上的污染物軟化、分離、溶解。

2. 超聲波清洗：利用超聲波產生的強烈空化作用振動，將工件表面的污垢剝離脫落，同時將油脂性的污物分解、乳化。

3. 冷漂洗：利用流動的凈水將已經脫落尚浮在工行表面的污物沖洗干凈。

4. 超聲波漂洗：溶劑為干凈的清水，工件浸入后，利用超聲波將浮在工件各邊，角以及孔隙處污物清洗干凈。

5. 熱凈水及冷凈水漂洗：進一步去除懸附在工件表面上的污物顆粒。
